內藏式電主軸結構、現有方案痛點：

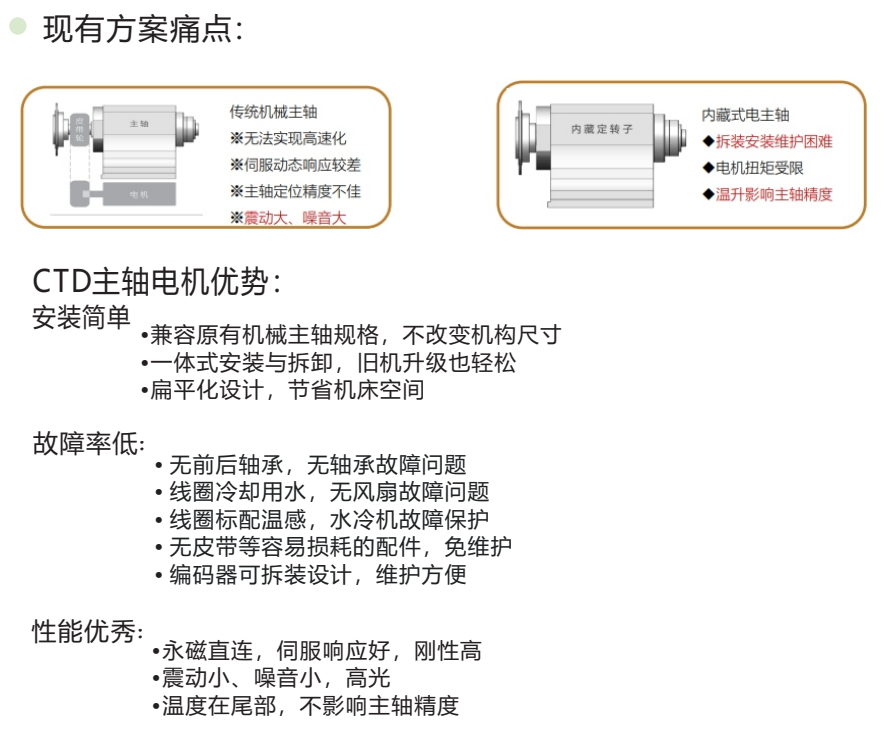

 當下已有的電主軸都是內藏式電主軸，即將電機定轉子放置在機械主軸的內腔，但是這種內藏式電主軸存在著如下的弊端:

 1、設備售后服務維護困難，一旦定轉子故障，必須拆卸整個機械主軸，在顧客現場進行高精度的電主軸安裝，顯然是有難度的，這一點制約了這種內藏式電主軸的批量推廣。

 2、電機力矩受限:由于定轉子內置在機械主軸體中，尺寸受限，故此力矩能力受到制約，導致設備的切削力指標受限。

 3、發熱致主軸精度損失:由于定轉子內置在機械主軸中，定轉子的發熱會影響到主軸的精度，致使機械主軸在冷態和熱態的時候有一定的熱脹冷縮，導致主軸箱精度損失。

 4、結構復雜、制作困難由于電機技術和機械主軸技術隸屬于二個領域，將二者復合雖然有可行性，但是原機械主軸的精度高，加上定轉子后結構復雜，制作難度大。

CTD主軸電機優勢：

CTD盤式永磁同步電主軸結構 針對內藏式電主軸的弊端，突破性地開發了后置式永磁同步 主軸電機產品，完全克服了內藏式電主軸和傳統機械結構的弊端，具備如下特點:

 1、僅使用原皮帶盤安裝空間，不改變?cè)O(shè)備的尺寸，不改變主軸箱體的結構，僅使用原來安裝皮帶盤的位置。

 2、輕而易舉的安裝，設計了可以實現一體化安裝結構，可直接安裝在設備主軸箱的過渡法蘭座上，簡易便利 ，既不改變?cè)O(shè)備安裝尺寸，也不改變機械主軸箱體的尺寸和剛性。

 3.、超薄的結構、超輕的重量，由于CTD系列電機的結構和超輕的重量，故使電主軸外置成為可能，此確保了主軸的剛性及主軸的同心度。作為設備的核心，主軸需要高剛性、高平穩性，所以對于軸承間跨距有所要求，由于CTD主軸電機是后置在軸承間距之外，不影響機械主軸高剛性和穩定性，便于實現最優化的主軸跨距設計，使得設備廠家不必?fù)?dān)心新結構帶來的不可靠性。大大縮短了設備廠家推出新產品的節奏，若采用傳統電機結構后置，由于體積大、重量重，會帶來軸承的附加受力，并且在高速運行時尾軸出現偏擺導致高速運行時主軸振動大。

 4、實現 C 軸功能，CTD系列電機采用直連方式，有效地規避了皮帶連接方式帶來的傳動鏈間隙和韌性，高剛性，高精度的實現C軸功能。內置式編碼器的安裝結構，有效地解決了傳統主軸編碼器裸露在油霧和加工場合導致的信號偏差，高可靠的實現 C軸功能。CTD系列電機額定轉速以內可實現 2.5 倍的過載特性，可有效實現C軸零速鎖軸，在部分場合可以增添剎車盤 。

 5、更高的功率密度和輸出扭矩，本系列 電機為高功率密度電機 ，電機出力遠超傳統結構 ，力矩特性高 。不僅在額定轉速段切 削力大，尤其在高速端的加速特性好，可大大提高架構生產效率及擴大機床加工范圍。有效解決了原來內藏電主軸及傳統機械結構出力不足的問題.

 6. 特殊的冷卻結構，有效地降低了熱源對機床精度的影響。盤式主軸電機內置循環液冷卻結構，熱源外移在機械主軸系統以外，有效降低電機熱量對機械主軸軸承產生影響，延長軸承壽命。
